真空开关管的制造技术取得巨大进步

本文作者:大禹汉光 发布时间:2022-06-16

  在近几年,相信大家都可以发现真空开关管的质量有了明显的提高,这得益于制造技术的发展,从而使得生产厂家可以采用新工艺、新材料,甚至走技术创新之路。可以说,近几年国内制造技术取得了巨大的进步。

  真空开关管技术的进步主要体现在其使用了大型真空炉、一次封排工艺、低碳量不锈钢制造波纹管以及铜一陶瓷封接来取代可伐一陶瓷封接技术。

  其中一次封排工艺的投入使用,大大的提高了产品的真空度,从而让产品可以有效激活吸气剂,可以将内部的空气排除的气更加彻底,这不仅有助于产品长期保持真空度,而且也有利于通过使用储存检漏法来检测产品的慢漏的现象。

  一次封排工艺的使用不仅仅简化了产品的结构,让产品结构更加紧凑,而且还减少了真空密封焊缝,从而加强了密封的性能。

真空开关管的制造技术取得巨大进步

  一次封排工艺还在很大程度上有效的排除了人为因素对产品加工所产生的影响,从而让产品的质量得到保障。可以说一次封排工艺的出现,不仅提高了产品生产的质量,而且还大幅度的提高了生产的效率,甚至降低了生产的成本。

  同时,因为不锈钢波纹管的使用,也提高了产品的密封性,减少了漏气的发生。在以前,波纹管的材质使用的是1CR18NI9TI牌号的不锈钢,而现在很多生产厂家使用的是牌号为0CR18NI9(或304L)的不锈钢。

  1CR18NI9TI不锈钢材料中的含碳量较高,可以达到0.1%左右。这些碳在常温条件下,一般固溶在奥氏体中。当其被加热到550800℃的温度条件下时,碳就会以铬的碳化物的形式在晶界上析出。

  晶界上铬的碳化物能够很容易的和酸发生反应,从而使得其造成点腐蚀和晶间腐蚀。而铬的碳化物析出温度种也包括含产品的钎焊温度,因此产品的钎焊就会造成1CR18NI9TI不锈钢材料中铬的碳化物被析出,这样的真空管很容易发生漏气。

  而0C18NI9或304L不锈钢材料当中的含碳量低于0.03%,碳的含量接近于碳在奥氏体中的溶解度,这样的材料在高温加热的时候,不会引起铬的碳化物析出,从而有效的避免了晶间腐蚀和点腐蚀的发生,用这种材料生产的波纹管自然很少发生漏气。

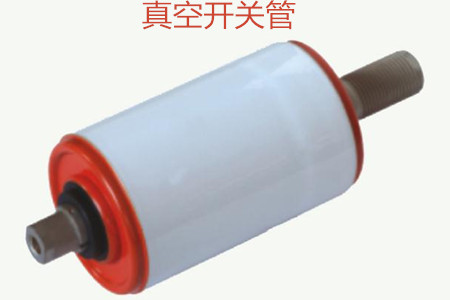

真空开关管

  目前生产厂家所使用的波纹管制造工艺主要有两种:

  一种就是通过使用冷拔薄壁不锈钢直接液压来制作波纹管(又被称为无缝波纹管);另外一种就是通过使用不锈薄板先用微弧焊接成薄壁管坯,然后再使用液压来形成波纹管(又被称为直焊波纹管)。

  通过使用铜一陶瓷封接来取代可伐一陶瓷封接的技术可以很好的让产品的慢性漏气率降低。可伐在热处理的过程中,很容易出现晶粒变粗现象,在冲压加工的时候也容易发生微小裂纹,焊料也会进入到可伐的晶界中,渗入到晶界的焊料会导致晶界涨开,进而引起慢性漏气、

  使用铜就不会出现慢性漏气的现象,因为铜一陶瓷封接的工艺可以杜绝慢性漏气,因为大幅度提高了产品使用寿命。

  正是因为采用了新工艺、新材料,从而使得如今的真空开关管漏气发生率下降,使用寿命大大提高,可以说这样的进步也是制造技术的巨大进步。
