真空开关管的基本结构和用途分类

发布日期: 2018-06-19

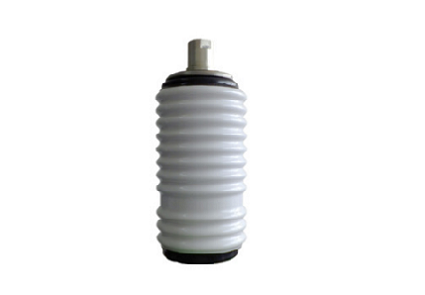

真空开关管

  真空开关管的基本结构:

  真空开关管外壳是用玻璃、陶瓷或微晶玻璃等无机绝缘材料做成的,呈圆筒形状,两端用金属盖板封接组成一个密封容器。

  外壳内部有一对触头,其中静触头固定在静导电杆的端头,动触头固定在动导电杆的端头,动导电杆通过波纹管和金属盖板的中心孔伸出真空开关管外。动导电杆在中部与波纹管的一个端口焊在一起。

  波纹管的另一个端口与金属盖板焊接,波纹管是一种弹性元件,侧壁呈波浪状的金属管,它可以纵向伸缩。由于在动导电杆和金属盖板之间引入了波纹管,真空开关管的外壳就被完全密封,动导电杆可以前后移动,但不会破坏外壳的密封性。

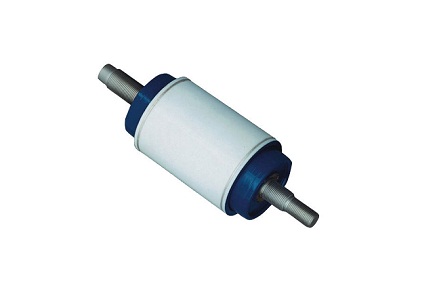

真空开关管

  真空开关管按用途分类:

  真空开关管按用途可以分为断路器用、负荷开关用、接触器用和特殊用途用等分类。

  1、断路器用的真空开关管要求具有开断短路电流的能力,用于电路和电气设备的过载和短路保护,一般不经常操作,短路电流的开断次数可达30次以上。

  2、负荷开关用的真空开关管只要求开断负荷电流,即开断额定工作电流。它常与熔断器配套组合,由熔断器作短路保护。

  3、接触器用的真空开关管要求在一定负荷电流下能作频繁操作,它的操作次数可达到50万次到100万次,甚至更多。也常和熔断器串联配套使用。

  4、特殊用的真空开关管是指在特定条件下运行的真空开关管,如开断高压直流用的真空开关管、触发点火用的真空开关管和切断高频电流用的真空开关管等等。
