真空开关管的工作原理和特点

本文作者:大禹汉光 发布时间:2022-11-18

  真空开关管是中高压电力开关当中的核心部件,它在其中发挥着主要的作用,通过管内良好的绝缘性,可以让中高压电路切断电源后快速熄弧并且抑制电流,从而有效的避免事故和意外的发生,很多朋友不知道该产品的工作原理和特点,下面就来详细探讨一下。

  工作原理

  该产品通过高真空工作绝缘灭弧作为介质,依靠密封在真空中的一对触头就能够电力电路的接通和断开功能,它是比较常见的电真空器件。

  当断开一定数值的电流时,动触头和静触头在分离的瞬间,电流收缩到触头刚分离的一点上就会出现电极间电阻剧烈增大的情况,而且温度也会很快的提高,直至电极金属蒸发产生为止,在这个时候,也会有很高的电场强度形成,导致极强烈的发射以及间隙击穿,真空电弧就会产生。

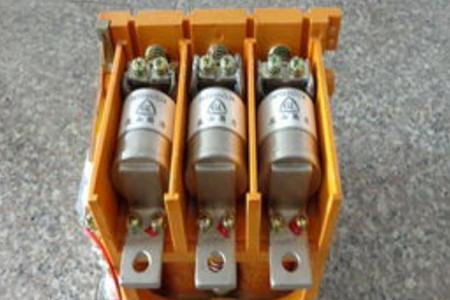

真空开关管的工作原理和特点

  当工频电流靠近零值的时候,触头开距也会增大,真空电弧的等离子体很快就会向四周扩散,电弧电流过零后,触头之间间隙的介质就会迅速由导电体便成为绝缘体,这样的话,电流就会被分断。

  因为触头本身结构比较特殊构,燃弧期间触头间隙就能够产生适当的纵向磁场,该磁场可使电弧均匀分布于触头的表面,从而可以维持比较低的电弧电压,当产品具备较高弧后介质强度的恢复速度就会加快,同时产生小电弧能量以及小腐蚀速率,使得产品的开断电流的能力增强,使用寿命延长。

  一般产品由玻璃或陶瓷材质制成的气密绝缘外壳、动端盖板、定端盖板以及不锈钢波纹管组成了整个气密绝缘系统。

  为了能够确保玻璃、陶瓷以及金属之间具备良好的气密性,不仅要求所使用的材料本身的透气性应该要小,内部放气量限制到极小值,而且对封时的工艺有严格的操作要求。

真空开关管

  特点

  1、使用英制管螺纹快速接头或者铜管焊接式安装结构,不仅安装灵活而且使用方便,不需要额外的考虑特殊安装固定要求。

  2、有多种连接方式可以供用户选择,比如插片式、导线式等。

  3、选用密封式不锈钢感应器,安全性高。

  4、在额定压力范围内可以根据用户的需要选定某一压力值进行制造。

  关于真空开关管的工作原理和特点的内容今天就由小编介绍到这里,看完上述信息后您是不是对这种产品有了一个全新的认识和了解呢?
