真空开关管又可以称为真空灭弧室，它是真空开关中的重要部件，随着它的使用越来越广泛，很多业内人士也开始关注该产品，想要了解该产品，我们首先应该要了解其基本机构和分类。
产品的基本结构

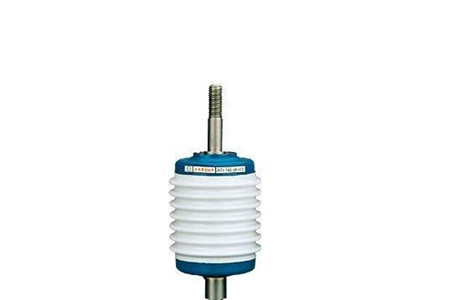

真空开关管的外壳材质很多，有玻璃、陶瓷或微晶玻璃等等，其外壳内部有触头一对，其中动触头是需要固定在动导电杆端头，而静触头需要固定在静导电杆端头，动导电杆需要伸出真空开关管外面，产品内部的气压不能够高于1.33*10-3Pa，通常在10-4Pa左右，触头和波纹管的周围应该要设屏蔽罩。
产品的分类
根据用途，可以将其分为负荷开关用、接触器用以及特殊用途用几种。
其中大部分时候，它是用在断路器上，用在断路器上的真空开关管要求具备开断短路电流的性能，并且可以保护电路短路和电气过载。接触器用的真空开关管要求能够在一定的负荷电流之下可以频繁的操作。负荷开关用的真空开关管的要求要低一些，一般只要求开断额定工作电流，它经常需要和熔断器配套使用。特殊用的真空开关管一般只用在某种特定的条件之下，其具体要求和使用的条件有关系。
根据触头结构的不同，可以分为产生横向磁场的触头结构、平板形触头结构、产生纵向磁场的触头结构、杯状触头结构以及其它特殊型式的触头结构。
根据外壳制作材料的不同，可以将其分玻璃外壳、陶瓷外壳和微晶玻璃外壳等几种。
