机械特性与真空灭弧室之间的关系

本文作者:大禹汉光 发布时间:2022-06-06

  真空灭弧室机械特性的优劣直接的影响到其各项电气性能,可以说机械特性与产品之间有着密切的关系。下面我们就来看看该产品的各项机械特性。

  1、触头开距

  触头开距主要取决于产品的额定电压和耐压要求,通常来回缩额定电压比较低,则触头开距应该要小,但是不能太小,如果开距过小会影响分断能力和耐压水平。

  如果开距比较大,虽然可以能够将耐压水平提高,但同时也会导致波纹管的使用寿命下降。一旦触头开距过大,触头间有效纵向磁场的强度会明显下降,导致短路开断能力下降。在满足运行耐压要求的前提之下,可以尽量把开距选小些。

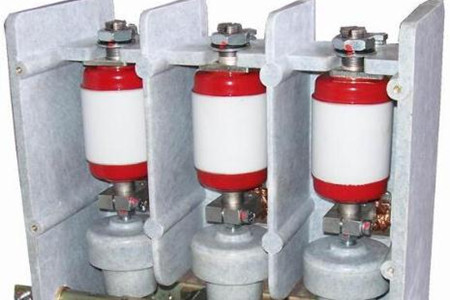

机械特性与真空灭弧室之间的关系

  2、触头压力

  在没有收到外力的作用影响下,动触头在大气压的作用下,对产品的内腔会产生闭合力,该闭合力会和静触头闭合,从而产生自闭力,自闭力的大小往往取决于波纹管的端口直径。

  自闭力不能太小,如果太小,则不能保证动触头和静触头间良好的电接触,必须要有一个外加压力,而外加压力和自闭力之和就被称之为接触压力。

  接触压力主要有以下作用:

  1)确保动触头和静触头之间良好的接触,一定程度上可以减小其接触电阻值。

  2)额定短路状态的时候,可以满足动稳定要求。触头压力应该要大于短路状态时的触头之间所产生的的斥力,这样才能够确保动静触头的在完全闭合的情况下不受到损坏。

  3)抑制合闸弹跳。可以让触头在闭合过程中发生碰撞时有一个缓冲,将碰撞的动能转变为弹性势能,有效的控制触头弹跳。

  4)改善分闸的特性。当接触压力比较大的时候,触头压簧的压缩量会变大,而且弹性势能也会跟着变大,而接触压力可以让触头分闸时,动触头的初始分闸力可以拉断熔焊点,减少燃弧的时间,从而有助于提高分断能力。

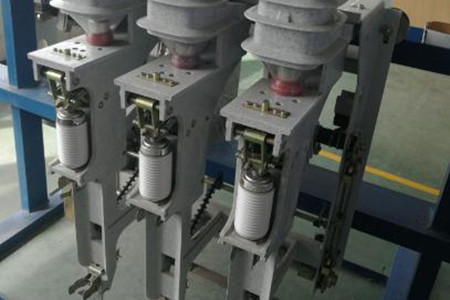

真空灭弧室

  3、接触行程

  接触行程(有被称为压缩行程,市面上所见到的产品基本上采用的是对接式接触方式,动触头碰上静触头后就中止前进。触头接触压力通常是由触头压缩弹簧提供。

  接触行程主要有两大方面的作用,其中一个作用是让触头弹簧受压,这样就可以对接触头提供接触压力,另一个作用就是确保运行磨合或触头烧损以后,依然可以有可靠的接触。接触行程是开距的20%~40%左右。

  4、时间行程特性曲线

  时间行程特性曲线主要是用来描述合闸、分闸机械特性,通过时间行程特性曲线,我们可以对合闸、分闸时间内的运动速度、合闸弹跳以及分闸反弹参数进行测量。

  机械性能对衡量真空灭弧室的性能来说是很重要的,要想确保产品可以较长久的使用,其机械特性必须要满足要求。
