特殊工况下灭弧室的绝缘保护

发布日期: 2015-08-03

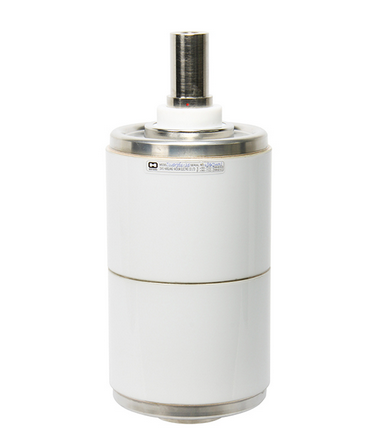

真空开关管

  真空开关在开合小电感负载和容性负载时易引起严重的过电压,不仅对电网造成威胁,也极易使真空灭弧室的绝缘遭受破坏而使真空灭弧室炸裂。

  开合小电感负载包括开合高压电动机、并联电抗器、无载变压器和带感性负载的变压器,此时极易产生截流过电压。开合容性负载主要指开合电容器组或背对背电容器组及无载长线等,此时极易发生重击穿而产生过电压。

  特殊工况下的过电压对于真空灭弧室正常的绝缘水平来说是无法承受的。用于开断容性负载的真空灭弧室,制造厂一般都进行比较彻底的电流老炼,以防止开断电流时出现重击穿而产生过电压。对于开断小电感负载,由于目前国内的触头材料还不能满足低截流的要求,容易产生截流过电压,因而需要在真空开关的负载侧加装过电压保护装置。常用的过电压保护装置有氧化锌避雷器和阻容吸收装置。此两种过电压保护装置均可将过电压抑制在一定范围之内,但阻容吸收装置因既能抑制过电压的峰值也可以减缓过电压的上升陡度,对开合小电感负载产生的截流过电压抑制效果更好。
