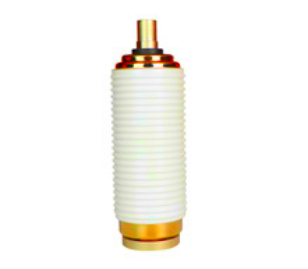

真空灭弧室的主要组成部件及其作用：
一、绝缘外壳
绝缘外壳能保证真空灭弧室在生产及运行过程中的气密性又不易损坏。
二、波纹管
波纹管是真空灭弧室中不可缺少的重要元件。是唯一可动的外壳部分，因此它的作用也称为“动密封”。既能保证灭弧室的密封，又能借助于它来实现触头的相对运动，波纹管的允许伸缩量决定了所能获得的最大触头开距。
三、触头
真空灭弧室是真空开关的心脏，而触头则是真空灭弧室的心脏，因此触头材料和触头结构等对真空灭弧室的性能影响极大。
四、动静导电杆
一般来讲，导电系统主要包括动、静导电杆和导电块。根据机构安装方式不同、静端导电有的靠静导电杆，有的靠导电块。动静导电杆一端连接触头，另一端伸出管外与机构连接从而实现与电路连接。
五、主屏蔽罩
主屏蔽罩也称为中间屏蔽罩或冷凝屏蔽罩。其主要作用是可以阻挡电弧生成物四周喷溅的作用，有助于电弧熄灭后残余等离子体的衰减，防止绝缘外壳受污染。
六、导向套
顾名思义，导向套是对动导电杆的运动起导向作用，尽量保证动作过程中真空灭弧室动静端的同轴度，从而保证动静触头的接触面积。另外，导向套还可以与动导电杆做防扭设计，以防在装配过程中扭伤波纹管。
七、动静盖板
通过动静盖板与瓷壳进行钎焊，形成密闭的真空腔室。
