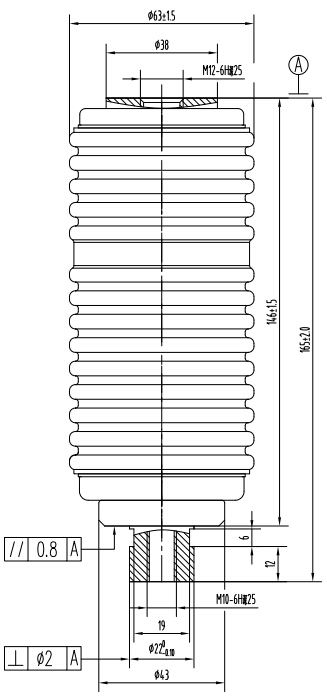

型号：VITJ12/630-6.3
类型：真空灭弧室
品牌：大禹汉光(Dayu Hanguang)
产地：湖北孝感
厂家：湖北大禹汉光真空电器有限公司
价格：面议/电询
| 主要技术参数 | ||
| 电压参数 | ||
| 额定电压(Ur) | kV | 12 |
| 额定短时(1min)工频耐受电压(Ud) | kV | 42 |
| 额定雷电冲击耐受电压(峰值)(Up) | kV | 75 |
| 额定频率(fr) | Hz | 50 |
| 电流参数 | ||
| 额定电流(Ir) | A | 630 |
| 额定触头压力下限时的回路电阻 | μΩ | ≤60 |
| 额定短时耐受电流(lk) | kA | 6.3 |
| 额定短路持续时间(tk) | s | 4 |
| 额定峰值耐受电流(Ip) | kA | 6.3 |
| 额定关合电流 | kA | 6.3 |
| 极限开断电流 | A | 6.3 |
| 机械参数 | ||
| 运动部分质量 | kg | ≤0.7 |
| 触头自闭力 | N | 70±30 |
| 触头反力 | N | 100±40 |
| 对开关机械特性需求 | ||
| 触头开距 | mm | 6±1 |
| 平均分闸速度(在起始75%开距时) | m/s | 0.4-0.5 |
| 平均合闸速度(在最终30%开距时) | m/s | 0.15-0.25 |
| 额定触头压力 | N | 250±50 |
| 触头合闸弹跳时间 | ms | ≤2 |
| 触头合闸和分闸不同期性 | ms | ≤2 |
| 分闸触头反弹幅值 | mm | ≤1 |
| 寿命 | ||
| 储存期 | years | 20 |
| 机械寿命 | Times | 300000 |
| 触头允许磨损厚度 | mm | 3 |
