型号：EEP7-12/1600-31.5
类型：固封极柱
品牌：大禹汉光(Dayu Hanguang)
产地：湖北孝感
厂家：湖北大禹汉光真空电器有限公司
价格：面议/电询

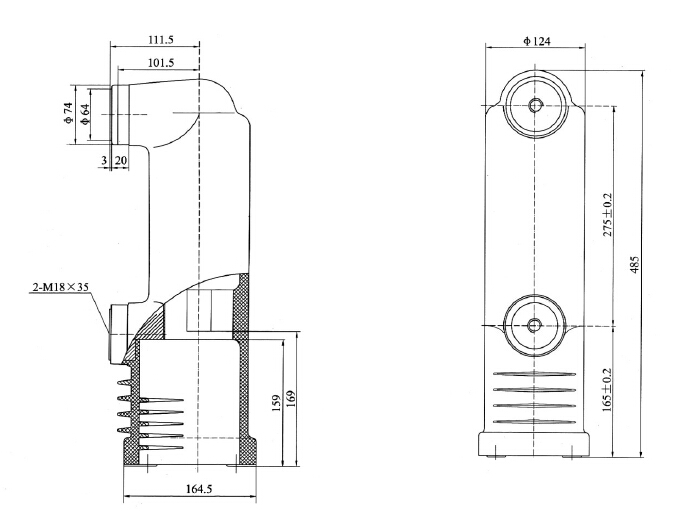

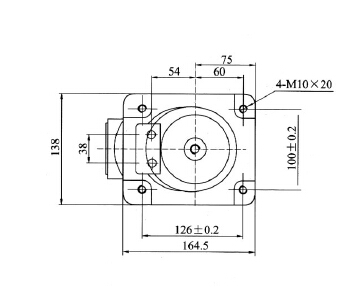

产品结构图
产品参数表
| 主要技术参数 | 单位 | 规格 | |
| 1600 | 1250 | ||
| 额定电压 | kV | 12 | |
| 额定电流 | A | 1600 | 1250 |
| 额定频率 | HZ | 50/60 | |
| 短时(1min)工频耐受电压 | kV | 79 | |
| 雷电冲击耐受电压 | kV | 125 | |
| 额定短路开断电流 | kA | 31.5 | |
| 额定峰值耐受电流 | kA | 80 | |
| 额定短路关合电流 | kA | 80 | |
| 额定短时耐受电流 | kA | 31.5 | |
| 额定短路持续时间 | S | 4 | |
| 额定单个电容器组开断电流 | A | 400 | |
| 额定背对背电容器组开断电流 | A | 400 | |
| 额定操作顺序 | 分-0.3s-合分180S-合分 | ||
| 额定短路开断电流开断次数 | 次 | 30 | |
| 机械寿命 | 次 | 20000 | |
| 触头自闭力 | N | 140±50 | |
| 额定开距下的触头反力 | N | 220±50 | |
| 额定触头压力下限时的回路电阻 | mΩ | ≤25 | |
| 触头允许磨损厚度 | mm | 3 | |
| 真空灭弧室内部气体压力 | Pa | ≤1x10⁻³ | |
| 局部放电值 | Pc | ≤5 | |
产品配套真空开关设备的机械特性和机械参数
| 主要技术参数 | 单位 | 规格 | |
| 1600 | 1250 | ||
| 触头开距 | mm | 11±1 | |
| 平均分闸速度 | m/s | 1.2±0.2 | |
| 平均合闸速度 | m/s | 0.6±0.2 | |
| 额定触头压力 | N | 3100±200 | |
| 触头合闸弹跳时间 | ms | ≤2 | |
| 触头合闸和分闸不同期 | ms | ≤2 | |
| 分闸触头反弹幅值 | mm | ≤2 | |
