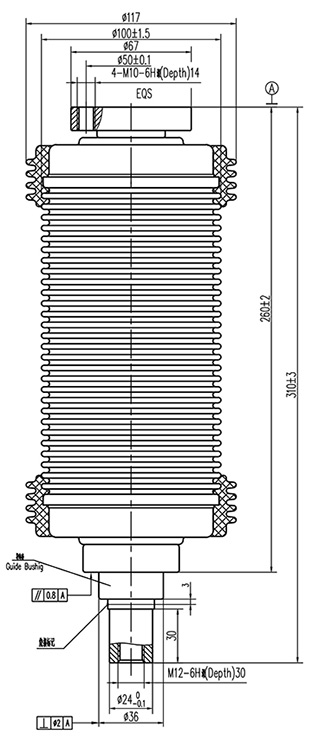

户内断路器用真空开关管 TD435Y

型号:VITD24/1250-25

类型:户内断路器用真空开关管

品牌:大禹汉光(Dayu Hanguang)

产地:湖北孝感

厂家:湖北大禹汉光真空电器有限公司

价格:面议/电询

产品详情

主要技术参数
电压参数
额定电压(Ur)kV24
额定短时(1min)工频耐受电压(Ud)kV65
额定雷电冲击耐受电压(峰值)(Up)kV125
额定频率(fr)Hz50
电流参数
额定电流(lr)A630/1250
额定触头压力下限时的回路电阻μΩ≤20
额定短路开断电流(lsc)kA25
额定短路开断电流开断次数Times30
额定短时耐受电流(lk)kA25
额定短路持续时间(tk)s4
额定峰值耐受电流(Ip)kA63
额定短路关合电流(lIMc)kA63
额定电缆充电开断电流(Ic)A25
额定单个电容器组开断电流(lsb)A400
额定背对背电容器组开断电流(lbb)A400
机械参数
运动部分质量kg≤1.6
触头自闭力N150±50
额定开距下的触头反力N190±60
对开关机械特性需求
触头开距mm12±1
平均分闸速度(触头闭合位置~75%开距)m/s1.5±0.25
平均合闸速度(30%开距~触头闭合位置)m/s0.8±0.15
额定触头压力N3150±200
触头初压力1600±100
触头合闸弹跳时间ms≤2
触头合闸和分闸不同期ms≤1
分闸触头反弹幅值mm≤3
寿命
储存期years20
机械寿命Times10000
触头允许磨损厚度mm3
