负荷开关用真空开关管 TF314E

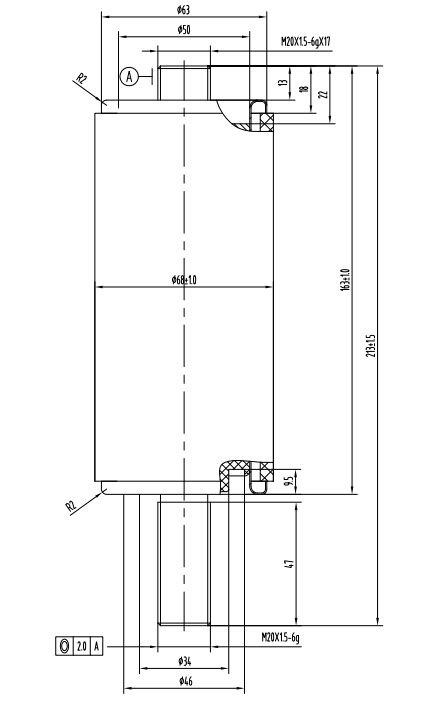

型号:VITF12/630-20

类型:负荷开关用真空开关管

品牌:大禹汉光(Dayu Hanguang)

产地:湖北孝感

厂家:湖北大禹汉光真空电器有限公司

价格:面议/电询


产品详情

主要技术参数
电压参数
额定电压(Ur)kV12
额定短时(1min)工频耐受电压(Ud)kV42
额定雷电冲击耐受电压(峰值)(Up)kV85
额定频率(fr)Hz50
电流参数
额定电流(Ir)A630
额定触头压力下限时的回路电阻μΩ45
额定短时耐受电流(lk)kA20
额定短路持续时间(tk)s4
额定峰值耐受电流(Ip)kA50
额定短路关合电流(lwc)kA50
额定有功负载开断电流(l1)A630
额定闭环开断电流(l2a)A630
额定电缆充电开断电流(l4a)A10
额定单个电容器组开断电流(lsb)A400
额定背对背电容器组开断电流(lbb)A400
机械参数
运动部分质量kg≤0.7
触头自闭力N80±30
额定开距下的触头反力N140±40
对开关机械特性需求
触头开距mm9±1
平均分闸速度(触头闭合位置~75%开距)m/s1.0±0.2
平均合闸速度(30%开距~触头闭合位置)m/s0.6±0.2
额定触头压力N900±50
触头合闸弹跳时间ms≤2
触头合闸和分闸不同期ms≤2
分闸触头反弹幅值mm≤1.5
寿命
储存期years20
机械寿命Times10000
触头允许磨损厚度mm3
